  您的位置: 首页 >> 氦检系统 >> 箱式氦检系统 >> 北京优信 >> 真空箱氦检漏回收系统(优信全程自动化)

真空箱氦检漏回收系统(优信全程自动化) (0篇用户评论|写评论)
商品品牌:北京优信
商品编号:16121923451286
商品积分:4960  (积分可兑换优惠券)
市场价格:¥553000.00元
本站价格:¥492000.00元
为您节省:¥61000.00元
定购数量:

下一个商品:HCS-3000型真空箱氦检漏系统

详细说明

相关商品

商品评论

付款方式

送货方式

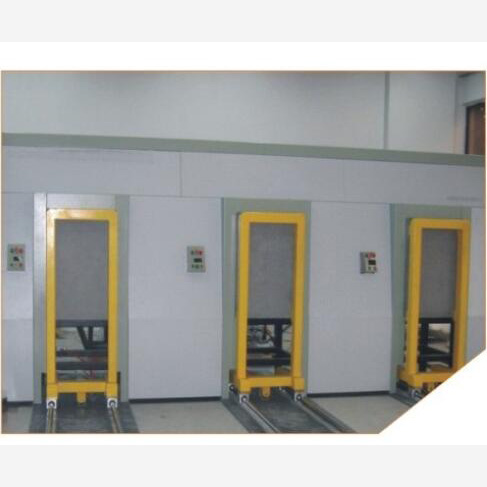

真空箱氦检漏回收系统







适用领域
制冷行业:蒸发器,冷凝器,交换器,压缩机
汽车行业:汽车零部件,空调交换器,空调压缩机
电力行业:高压开关,变压器
其它行业:灭火器,高压阀门

系统介绍
整体系统主要由真空箱系统、充氦回收系统、抽真空系统、清氦系统、补氦系统、气动传动系统、流水线传输系统、电器控制系统、氦质谱检漏仪等组成。

性能特点

 高灵敏度
● 检漏精度极高,可达5×10-12Pa.m3/s,R22:0.1克/年。
● 系统自动调零,消除氦本底影响。

  高效率
● 干式检漏,检漏后试件无需进行干燥。
● 全自动压力监测,系统自动补充高纯氦气,以满足被测件氦浓度要求。
● 氦气回收率高达98%以上,尽可能减小氦气消耗,帮助我们的客户降低生产成   本。
● 多独立工位和管路设计,各工位独立自动工作,效率高,节奏快,帮助我们的客户
在最少的时间内生产最多的产品。
● 真空箱(两箱/三箱)交替工作,大大节约了单件检测时间,提高了检测效率。

   高自动化程度
● 各工位全自动运行。
● 可实现工件自动进出真空箱。
● 微电脑控制,全自动检测,排除人为因素的干扰,避免产生误检和漏检。
● 人机交互界面,实时监测及诊断。
● 自动判断,声光提示。
● 输出设备,全数字显示检测结果。
● 稳定可靠,系统采用高端配置,确保性能可靠,自动故障检测。
● 可实现远程监控、统计分析、打印标签等功能。

   高密封性能
● 专门设计工装夹具,满足氦检漏工艺的密封要求。

   高安全性能
● 氦气示踪、安全环保。
● 系统配置安全光栅,双启动功能,以确保操作人员的人身安全。




















氦质谱检漏仪的工作原理





氦质谱检漏仪是根据质谱学原理,用氦气作探索气体制成的气密性检测仪器.其



质谱原理如图所示。




氦质谱检漏仪的质谱学原理



灯丝发射出来的电子在电离室内来回的振荡,与电离室内气体和经被检件漏孔进



入电离室的氦气相互碰撞使其电离成正离子,这些离子在加速电场作用下进入磁场,



由于洛伦兹力作用产生偏转,形成圆弧形轨道,轨道半径

式中 R ——离于偏转轨道半径(cm B ——磁场强度(T

M ——离子的质(量)/(电)荷比(正整数)



Z



U ——离子加速电压(V



由上式可知,当 RB 为定值时,改变加速电压可使不同质量的离子通过磁场和接



收缝到达接收极而被检测。












氦质谱检漏仪的检漏方式







氦质谱检漏仪的检漏方式通常有两种,一种为常规检漏,另一种为逆扩散检漏。逆扩散原理如图所示。逆扩散检漏是把被检件接在分子泵出气口一端,漏入的氦气由分子泵出气口逆着泵的排气方向进入安装在泵的进气口端的质谱管内而被检测。这一检漏方式是基于分子泵对不同质量的气体具有不同压缩比(气体在分子泵出气口压强与进气口压强之比)即利用不同气体的逆扩散程度不同程度而设计的。








逆扩散原理



逆扩散方式检漏允许被检件内压强较高,ZXL-830 型氦质谱检漏仪可达 1500Pa(一



般常规检漏仪为 0.05Pa 以下),适合检大型容器或有大漏的器件,也适合吸枪检漏。逆扩



散方式还具有质谱室不易受污染,灯丝寿命长等优点。






















1、吸枪法



被检件充入高于大气压的探索气氦,检漏仪的检漏口连接称之为吸枪的气体采集器。当试件有漏时,泄漏的氦气被吸枪吸入检漏仪,而被检测。吸枪在试件表面移动,同时注视检漏仪漏率指示的变化,一旦泄漏增加,吸枪所指位置即漏点所在。因此吸枪法也是能确定漏孔的检漏方法






2、 钟罩法——测总漏率



将被检件与仪器检漏口联接抽真空,在被检件外面罩以充满氦气的容器,如被检



件有漏孔,氦气便由漏孔进入被检件,最终达到质谱管被检测(图 l6 。所测漏率



是被检件的总漏率,不能确定有几个泄漏点和每个漏点的准确位置。









可以看出钟罩法是基于喷吹法的一种检漏方法。









3、 背压法——测总漏率



电子元器件进行气密性检测时常用背压法。检漏前用专用加压容器向被检件压入



氦气(由压力和时间控制压入的量) ,然后取出被检件,吹去表面吸附氦后放入专用



检漏罐中,再将检漏罐联接到检漏仪的检漏口上,对检漏罐抽真空,实施检漏。若器



件有漏,则通过该漏孔压人的氦气又释放出来进入检漏罐,最终到达质谱管。用这种



方法测得的漏率也是总漏率。图 17 为背压法检漏示意图。






4、 辅助真空系统



对子漏气速率和放气速率较大或者体积较大的被检件,若直接与检漏仪相连,检



漏仪的真空度可能抽不上去,使检漏仪无法工作。此种情况须加接辅助真空系统,提



高对被检件的抽速。最简单的辅助真空系统只需一个机械泵和两个阀门(图 1-8 ,复



杂的系统可由前级泵、次级泵、阀门、真空规及标准漏孔等组成。次级泵可用扩散系



或罗茨泵,前级系最好用气镇式机械泵。




附表:



漏率单位换算表







Pa·m3/s

Torr·L/s

mbar·L/s

atm·cc/s

Std·cm3/s















1

Pa·m3/s

1

7.5

10

9.9

9.9















1

Torr·L/s

0.133

1

1.33

1.33

1.33















1

mbar·L/s

0.1

0.75

1

0.99

0.99















1

atm·cc/s

0.101

0.76

1.01

1

1















1

Std·cm3/s

0.101

0.76

1.01

1

1

























压力单位换算表







Pa

Torr

mbar

bar

atm















1

Pa

1

0.75×10-2

0.01

10-5

0.99×10-5















1

Torr

133

1

1.33

1.33×10-3

1.32×10-3















1

mbar

100

0.75

1

10-3

0.99×10-3















1

bar

105

750

1000

1

0.99















1

atm

1.013×105

760

1013

1.013

1
